Как поменять цепь на мотоцикле

Как поменять цепь на мотоцикле?

Мотоцикл требует достаточно частого обслуживания — чтобы его трансмиссия служила долго и не создавала проблем, стоит периодически чистить и смазывать цепь, а также менять её приблизительно раз в 10–15 тысяч километров. Замена цепи на мотоцикле считается достаточно сложной операцией, и многие эксперты рекомендуют обращаться с такой проблемой на специализированную СТО. Однако вы можете поменять цепь самостоятельно, сэкономив немало денег. Такая работа не требует особых технических навыков, но в ней есть множество нюансов. Соблюдая приведённые в статье рекомендации, вы сможете добиться надёжности и долговечности трансмиссии вашего мотоцикла.

Инструменты

Для работы с цепью понадобится достаточно обширный список инструментов. Важнейшим средством труда в этом случае будет специальный клепальщик цепи — такие приспособления выпускаются многими компаниями, поэтому найти его будет относительно несложно. Стоимость инструмента варьируется в пределах 1000–5000 рублей в зависимости от производителя и используемой марки стали. От некоторых мастеров с опытом приходится слышать, что клепальщик успешно заменяется молотком, зубилом и керном. Такая точка зрения полностью ошибочна — добиться с их помощью надёжного соединения цепи не удастся, и, вероятнее всего, вскоре она разорвётся.

Кроме того, замена звёзд и цепи потребует следующих инструментов:

  • Динамометрический ключ с удобной рукояткой;
  • Набор ключей и головок;
  • Компактная болгарка с алмазным диском по металлу;
  • Консистентная смазка, а также средство для очистки и масло для цепи.

Подбором качественных инструментов лучше не пренебрегать, поскольку будет очень неприятно, если в процессе работы в руках сломается ключ и мотоцикл останется наполовину разобранным. Помните, что замену цепи придётся выполнять регулярно, поэтому стоит один раз приобрести качественный набор и впоследствии пользоваться им в течение нескольких лет.

Вначале необходимо снять кожух цепи и открутить все болты, удерживающие крышку ведущей звезды. Сняв пластиковые кожухи, наживите все крепления на их изначальные места, чтобы исключить их потерю. Под крышкой звезды всегда находится немалое количество грязи — её лучше вымыть, воспользовавшись специальным спреем. После этого промойте узел водой и аккуратно вытрите остатки жидкости неабразивной тряпочкой.

Если в повестке дня имеется замена звёзд, нужно ослабить их крепления, открутив соответствующие болты. Здесь вам потребуется помощь, поскольку доступ к болтам звезды заднего колеса обычно закрыт маятником и мотоцикл приходится двигать вперёд-назад. Теперь остаётся только ослабить гайку задней оси — однако никакие крепления пока полностью снимать не нужно! Мотоцикл устанавливается на центральную подножку либо подкат, после чего нужно окончательно открутить гайку задней оси и снять колесо. Выполнив эту операцию, начинайте снимать звёзды, полностью выкручивая болты, фиксирующие их.

Чтобы существенно облегчить процедуру установки новой цепи, стоит разрезать имеющийся передаточный механизм. В некоторых моделях мотоциклов имеется специальное приспособление, называемое брейкером (Chain Breaker) — достаточно опустить его на цепь и зажать, чтобы выбить из неё штифт. Если оно отсутствует, цепь можно расклепать пробойником, входящим в набор для клёпки. Однако опытные механики говорят, что такой инструмент слишком легко ломается, и советуют вначале спилить головки штифта болгаркой. После этого разорвать звено будет очень легко — если же у вас отсутствуют все вышеперечисленные инструменты, цепь можно распилить ножовкой, хотя такая работа отнимет немало времени.

Если вас интересует, как поменять цепь с помощью специального инструмента, то вам следует знать, что совершать сложных действий не придётся. В прижимной механизм клепальщика устанавливается втулка для резки цепи, после чего она совмещается со штифтом с надпиленной головкой. Прижимной болт заворачивается заранее подготовленным динамометрическим ключом с усилием 10–12 Нм. Остаётся только вставить пробойник и вворачивать его до тех пор, пока штифт не выпадет и цепь не разорвётся.

Если вы собрались менять звёзды, без резки цепи можно обойтись, поскольку вам всё равно придётся устанавливать новый передаточный механизм вручную. Однако при их сохранении эта операция может существенно уменьшить трудоёмкость работы. Если вы приобрели новую цепь аналогичного производителя, достаточно просто соединить её со старой, чтобы добиться требуемого результата. В противном случае можно использовать прочную синтетическую нить либо проволоку. Полученную длинную цепь нужно натянуть на звёзды, постепенно проворачивая их.

Чтобы понять, как заменить цепь таким способом, вам нужно дождаться момента, когда старая передаточная деталь не будет соприкасаться со звёздами. Не забудьте обильно намазать шлицы, входящие в зацепление, консистентной смазкой. Теперь старую цепь можно снять и приступить к установке новой. Ведущую звезду нужно поставить на её место и наживить крепление. Следующим этапом будет заклёпка цепи, которая считается самым ответственным процессом во всей процедуре замены.

Если вам интересно, как заклепать цепь с помощью молотка и зубила, вы можете прочитать приведённые ниже рекомендации и выполнить всё вручную — однако вероятность поломки передаточного механизма будет очень велика. Поэтому лучше взять специальный клепальщик, который ограничивает перемещение шлицов — это позволит сохранить целыми сальники детали. Штифты обильно смазываем специальной смазкой для цепи, после чего надеваем на них сальники и вновь смазываем. Теперь необходимо продеть их в ролики, установить ещё одни сальники, вновь смазать и закрепить сверху крышку замка. Устанавливаем это звено в клепальщик таким образом, чтобы штифты попали в специальную канавку — останется только заворачивать прижимной болт, пока они не упрутся в её основание.

Теперь нужно установить в инструмент специальную насадку для расклёпывания штифтов. Прижмите её к поверхности цепи — промахнуться практически невозможно, поскольку в инструменте имеется специальное углубление, облегчающее прицеливание. Используя динамометрический ключ, заверните прижимной болт до окончания свободного хода. В зависимости от производителя цепи, это значение может находиться в пределах 15–20 Нм, однако вам следует ориентироваться на резкое увеличение необходимого усилия для поворота болта. Не старайтесь сильно перетягивать болт, поскольку в этом случае замок потеряет подвижность, что приведёт к ускоренному износу трансмиссии.

Остаётся только установить заднюю звезду и наживить крепление. Теперь вам нужно в обратном порядке установить колесо, однако также не затягивать его ось. Проверьте, чтобы все детали находились на местах и вы не потеряли никаких крепёжных элементов.

Следующим этапом будет регулировка цепи — для дорожных мотоциклов нормальным считается провисание передаточного механизма на 25–35 мм. В зависимости от того, какой именно механизм используется на вашем мотоцикле, вам может потребоваться переместить ось по специальной прорези, управляя ею с помощью регулировочных болтов, либо повернуть эксцентриковое приспособление. Установив нужный уровень провисания, затяните гайки задней оси и убедитесь, что заднее колесо полностью зафиксировано.

Теперь начните дотягивать все крепления до нужного момента, используя динамометрический ключ — все значения вы можете найти в инструкции по эксплуатации мотоцикла. Начинать следует с задней звезды, дотягивая её болты крест-накрест, чтобы избежать повреждения резьбы, зафиксируйте переднюю звёздочку и проверьте, что цепь прокручивается без существенного провисания на определённом участке. Перед началом эксплуатации мотоцикла передаточный механизм нужно будет смазать, используя специальный спрей.

Если вы приобрели не ту модель цепи и вам нужно узнать, как укоротить её, стоит воспользоваться приведёнными выше рекомендациями. Используя пробойник, разорвите механизм и извлеките из него нужное количество звеньев. После этого тщательно смажьте все компоненты и установите шлицы, не забыв о сальниках и роликах пар трения. Однако такую операцию стоит выполнять только в крайнем случае — перед покупкой цепи нужно уточнять, подходит ли она для определённой модели мотоцикла.

Сложная работа

Замену цепи нельзя назвать особенно лёгкой, хотя особенных технических знаний эта операция не требует. Проблема заключается в наличии огромного количества нюансов — передаточный механизм можно перетянуть, раздавить или попросту неправильно смонтировать. Поэтому при выполнении работы вам следует сверяться со всеми рекомендациями и использовать только качественный инструмент. Если вы не чувствуете уверенности в том, что сможете выполнить все процедуры правильно, лучше доверить замену цепи специалистам. В мотоциклетной СТО вам помогут произвести ремонт в течение минимального времени, а также дадут гарантию надёжности трансмиссии.

Замена цепи на мотоцикле

Замена цепи и звёзд на мотоцикле — процедура несложная, но в мотосервисах за неё обычно просят не такую уж и маленькую сумму. Если есть желание сэкономить деньги на обслуживании, стоит раз и навсегда научиться менять цепь со на своём мотоцикле самостоятельно. Чтобы снять и поменять цепь, необходимо скинуть её с обеих звёзд. Проще будет начать с ведущей звезды, так как она меньше ведомой. В идеале, конечно, можно воспользоваться специальным универсальным съёмником. Этот девайс стоит не так уж и дорого, так что есть смысл обзавестись им. Если же работы по замене цепи нужно провести прямо сейчас, а съёмника под рукой нет, то придётся импровизировать.

Впрочем, если цепь достаточно ослабить, то снять её будет значительно проще. Открутите гайки, крепящие ось ведомой звезды, и ослабьте цепь так, чтобы она провисла. Если же и это не поможет, можно попробовать поддеть цепь рычагом. В качестве рычага вполне подойдёт достаточно длинный кусок стальной трубы или арматуры. Вероятнее всего, этот способ позволить вам снять цепь с мотоцикла без особого труда. Для чего с мотоцикла снимают цепь? Обычно для того, чтобы её поменять. А при замене цепи имеет смысл поменять сразу и звёзды, чтобы старые и изношенные звёздочки не испортили новую цепь. Ведомая звезда откручивается элементарно. Ведущая — тоже несложно, но если её давно не снимали, она может приржаветь к своему посадочному месту, и тогда снять её будет проблематично. В таких случаях некоторые советуют «обстучать» звезду чем-нибудь тяжёлым, например, деревянной или резиновой киянкой. Железным молотком пользоваться не рекомендуется, но и киянкой лучше действовать крайне осторожно из-за риска повредить сальник и подшипник. А лучше вообще отказаться от этого способа — механизмы не любят подобного обращения. Есть проверенный метод избавления от ржавчины.

Читать еще:  Как снять каретку с велосипеда без съемника

Необходимо взять чистую тряпочку, хорошенько намочить её WD-40 и обмотать этой тряпкой проблемный узел. В таком виде мотоцикл нужно оставить в гараже на ночь. Наутро результат вас удивит. WD-40 и так неплохо борется с коррозией, но если дать этой чудесной жидкости для этого побольше времени, то получится ещё лучше. После этого у вас наверняка не возникнет никакой проблемы с тем, чтобы открутить и снять звезду.

Установив новые звёзды, необходимо проделать вышеописанные действия в обратном порядке. Накинув цепь на звёзды, натяните её, как положено. Провис цепи при сжимании её пальцами одной руки сверху и снизу должен составлять полтора-два сантиметра. При подтягивании цепи ориентируйтесь по меткам на раме (в районе ведомой звезды). Если поставить цепь неровно, она будет очень быстро вытягиваться. Ну и не забывайте, конечно, чистить и мыть её время от времени, и тогда этот узел прослужит вам верой и правдой многие тысячи километров.

Замена цепи и звезд мотоцикла Honda cb 400 своими руками.

В конце прошлого сезона все руки не доходили заняться заменой цепи и звезд на моем мотоцикле Honda cb 400 2000 года выпуска. Все как-то «да ладно, че тут доездить осталось» и тому подобное. В итоге довел до того, что, когда в начале этого сезона подтянул цепь и сел на мотоцикл, ведущая звезда издала жуткий хруст. Ездить так было нельзя, цепь и звезды пришлось менять. Естественно, я отфотографировал небольшой мануал по замене звезд и цепи Honda cb 400, но, в принципе, процедура эти стандартная, на любом мотоцикле с приводом цепью приходится выполнять одни и те же манипуляции. Так что, как вы понимаете, мануал подходит не только для Honda cb 400, но и для других мотоциклов по аналогии.

Да, и просьба не ржать над заголовками газет, на которых производится резка цепи и другие операции! Я их в подъезде набрал!)) Сам подобную прессу не читаю!)

О том, когда пора менять цепь и звезды.

Какого-то универсального совета не существует. То есть, некоторые производители, конечно же, пишут о том, что «менять раз в 15 000 километров», но это, в лучшем случае, просто среднестатистический показатель износа цепи, а в худшем — маркетинговый ход, своего рода замануха) А на самом деле менять звезды и цепь надо тогда, когда их ПОРА менять 🙂
Изношенные звезды и цепь мотоцикла издают разные неприятные звуки, от шелеста до хруста в зависимости от степени убитости. Растянутая цепь (а растягивается цепь обычно неравномерно), кроме всевозможных звуков еще влияет на плавность езды. Если появились рывки на ускорении — это первый симптом того, что цепь неравномерно растянута. Если чувствуются рывки на ровном газу — это цепи пришел пушной зверь, и ее надо менять срочно!
Изнашиваются цепь и звезды неравномерно, а вот менять их приходится всем комплектом: цепь, ведущая звезда, ведомая звезда.
На износ влияют множество факторов, от стиля езды и того, где вы больше проводите времени, в городе или за городом, до некоторых технических особенностей установки, которые будут указаны в статье. Также несомненно влияет вес мотоцикла (ну или один вы катаетесь или со вторым номером), но не в решающей степени.

Про марки цепей и звезд и расклепыватель-заклепыватель цепи.

На рынке сейчас представлено довольно много цепей и звезд разных производителей и моделей. Я об этом потом запилю отдельную статью, а сейчас скажу лишь, что цепь хорошая — DID, а звезды — AFAM 🙂 Америку я этим не открыл, но пусть все же будет еще один положительный отзыв в адрес данных производителей. Комбинация цепь DID — звезды AFAM работает отлично, это проверено на моем опыте!

Расклепыватель/заклепыватель цепи — это практически незаменимый инструмент. Нет, конечно, для резки цепи можно использовать болгарку или дремель, а заклепывать цепь с помощью небольших тисков и шарика от подшипника! И я даже скажу, что, когда я раньше прибегал к такому методу, он мне не казался мучительным, я считал, что так и надо. Но с покупкой спец инструмента процесс замены цепи облегчается в разы, так что рекомендую потратить деньги и приобрести себе. Тем более, что стоимость такого инструмента отбивается за 2 замены цепи мотоцикла.

Заклепыватель/расклепыватель цепи мотоцикла выглядит так:

..и состоит из тисков, иглы для расклепывания цепи и плашки для заклепывания цепи.

На российском рынке такой инструмент встречается немецкий и китайский. Китайский дешевле, но покупать его стоит только, если планируете менять цепь ТОЛЬКО НА СВОЕМ мотоцикле, то есть раз в пару сезонов. Если планируется быть добрым и отзывчивым помогать друзьям за пиво, берите немецкий, он подороже, но качество стали выше, и таким инструментом можно пользоваться чаще.

Инструкция, как им пользоваться расклепывателем/заклепывателем цепи, есть на упаковке (на немецком или китайском, выбирайте сами)), но в статье я также постараюсь проиллюстрировать, как им пользоваться.

Все необходимое для замены цепи и звезд мотоцикла.

Итак, для замены цепи и звезд на мотоцикле нам потребуется:
1) Новая цепь на 108 звеньев. У меня это DID с сальниками X-ring. Золотая! Красивая! Правда купил на 110 звеньев, и пришлось в процессе укоротить ее.

2) Новые ведомая и ведущая звезды. В моем случае это AFAM. Ведущая — стальная, ведомая — алюминиевая.

Стандарт по количеству зубьев для мотоцикла Honda cb 400 для ведущей звезды — 15 зубьев, для ведомой — 44 зуба. Я купил ведомую звезду на 45 зубьев просто потому, что такая оказалась в наличии. На процесс замены цепи и звезд это никак не влияет.
3) Расклепыватель-заклепыватель цепи.

4) Стандартный набор инструментов — гайки крутить.

Замена цепи и звезд мотоцикла Honda cb 400 своими руками.

1) Рассчитать количество звеньев цепи под количество зубьев ведущей и ведомой звезд.
Я заморочился этим, т.к. у меня ведомая звезда на один зуб больше. В Интернете гуляет программа по расчету количества звеньев цепи, в свое время находил ее в разных местах, лежала она у меня на компе довольно долго, и я уже забыл, где ее скачал, так что копирайт не могу указать, извините. Скачать программу для расчета количества звеньев цепи можно здесь. Онлайн программа доступна тут. Если получается нечетное количество звеньев — округляем в большую сторону. Если получается дробное количество звеньев — в меньшую. У меня по итогам расчетов для ведущей звезды на 15 зубьев и ведомой на 45 зубьев получилось 108,5 звеньев цепи. Соответственно, я укоротил цепь на 2 звена, со 110 звеньев до 108. Обращаю внимание, что все, что я здесь пишу про длину цепи, касается мотоцикла Honda cb 400 NC-39, на NC-31 в стоке цепь на 112 звеньев.

2) Укорачиваем цепь мотоцикла до нужного размера.
Этот пункт касается только тех, кто купил цепь «с запасом». Укорачивать цепь можно двумя способами. Либо болгаркой или дремелем аккуратно, стараясь не перегревать цепь, срезаем заклепку, а потом выбиваем штифт. Либо, если есть расклепыватель цепи, ставим иглу точно по центру заклепки и крутим гайку, сжимая тиски.

Многие почему-то при этом умудряются сломать иглу расклепывателя цепи, но я с полной уверенностью могу сказать, что виноват в этом не инструмент, а невнимательность. Почувствовали, что совсем туго идет игла и гайка не крутится? Проверьте, по центру ли заклепки давите, или игла сместилась. Если сместилась, раскрутите и начните заново. Если вы нормально контролируете процесс и делаете все с должной аккуратностью, игла расклепывателя прослужит вам долго.

3) Снимаем декоративную защиту ведущей звезды, ослабляем и откручиваем крепежный болт.
Тут тоже интересно. Для того, чтобы открутить крепежный болт ведущей звезды, надо приложить усилие. Причем логично было бы, если бы он имел обратную резьбу, то есть закручивался бы по ходу движения вала. Но нет! Там обычная резьба и откручивать ведущую звезду мотоцикла надо против часовой стрелки.

Я для этого сажусь на мотоцикл, правой ногой зажимаю задний тормоз, сам свешиваюсь налево и дергаю воротком (что, казаки вон шапку на скаку с земли поднимают!))). Но проще, конечно, привлечь кого-то, кто нажмет на педаль заднего тормоза, пока вы будете крутить)
Открутили?

Едем дальше!

4) Ослабляем гайки, крепящие ведомую звезду, ступичную гайку и винты заднего суппорта.
Собственно, тут все просто, следующим шагом нам придется вывешивать мотоцикл, и, чтобы не дергать на весу, ослабим все гайки и болты сейчас, пока мотоцикл стоит на земле обоими колесами.
Ослабляем гайки ведомой звезды.

Читать еще:  Как из велика сделать мопед в домашних условиях

Ослабляем ступичную гайку (красным) и ослабляем натяжение цепи (зеленым).

Ослабляем винты, крепящие задний тормозной суппорт.

5) Вывешиваем мотоцикл.
Да ладно, нормальный у меня подкат!

6) Режем старую цепь, ставим новую.
Резка или расклепка цепи мотоцикла — по аналогии с п. 2.

В идеале новая и старая цепь могут быть соединены в одну длинную. Потом (мотоцикл на нейтрали, заднее колесо вывешено) вытягиваем старую цепь, затягивая на ее место новую. Но у меня, как обычно, старая и новая цепь были разных производителей, так что соединить их не получилось, и пришлось вручную прокладывать новую цепь

7) Меняем звезды.
Ставим новую ведущую звезду. Вот здесь внимание! Поставили звезду, закрутили — обнаружили неслабый люфт. Этот люфт должен быть! Когда его нет — это плохо, звезда быстро сточится. Физику процесса гуглите сами, мое дело проинформировать и успокоить на этот счет. У меня прошлая звезда стояла жестко, без люфта, в результате сточилась за один сезон!

В комментах, правда, читайте и другие мнения. Большинство читателей — за то, что люфта не должно быть.

Потом снимаем заднее колесо и меняем ведомую звезду.
На ведомой звезде тоже дырки больше, чем посадочные места. И тоже не волнуйтесь по этому поводу!

Ну и по традиции небольшая иллюстрация было-стало. По-моему, результат налицо

Это ведущая звезда. Ведомая звезда у меня была еще вполне себе, и менял я ее просто «за компанию». Там разницы между новой и старой почти не видно.

Потом ставим все на место, накидываем цепь.

8 ) Заклепываем новую цепь.
Тщательно смазываем замок цепи смазкой, которая идет в комплекте. Заклепываем с помощью заклепывателя, перевернув иглу и используя плашку для заклепывания. Можно по-старинке, с помощью тисочков и шарика от подшипника. Геморно, но почти так же действенно.

9) Натягиваем цепь, затягиваем все болты, собираем мотоцикл.

Ну вот и все, цепь и звезды мы поменяли, можно ездить долго и счастливо. Заводская смазка держится довольно долго, так что сразу после монтажа смазывать цепь не надо. Я смазываю новую цепь после 800-900 км пробега или после первого дождя.

В итоге для своего же удобства проще использовать цепи одного и того же производителя и не экономить на этом. У меня на все про все вышло 7500 руб за комплект звезды-цепь и 30 рублей на новые гайки для крепления задней звезды (на одной из старых слизались шлицы, пришлось его немного подболгарить :)). На работе мото-сервиса сэкономил 2000 руб., справившись в одиночку за 2 часа. И это с учетом подпиливания прикипевшей гайки. К чему я это: процесс замены звезд и цепи не занимает много времени, особенно при наличии помощника. При этом процесс не особо сложный, так что вооружайтесь инструментом и экономьте свои деньги.

Поделиться «Замена цепи и звезд мотоцикла Honda cb 400 своими руками.»

Замена цепи и звезд на мотоцикле

Ведущую и ведомую звезду рекомендуется менять в комплекте с цепью. Необходимое количество зубьев на звездах и толщину цепи можно посмотреть в мануале или здесь. Стоит отметить, что изменение размера задней звезды на пару зубов – некритично и практически незаметно. Учитывая, что современные производители стали делать очень прочные цепи, можно установить более тонкую цепь, если она обладает достаточной прочностью.

Ведомые звезды бывают стальными, алюминиевыми и гибридными. Преимущества и недостатки – очевидны! Стальные – долговечные, но тяжелые. Алюминиевые – легкие, но быстро изнашиваются. Гибридные (зубья – сталь, тело звезды — алюминий) – обладают преимуществами стальных и алюминиевых, но стоят дороже, т.к. они более технологичные.

Учитывая разнообразие звезд и цепей, нет фиксированных интервалов замены. Какие-то комплекты отходят 30000, какие-то износятся за 6000. Поэтому замену надо производить исходя из состояния звезд и цепи в конкретный момент. Если зубья на звездах загнулись или обломались – пора менять. Изношенные звезды провоцируют быстрый износ цепи и наоборот.

Алгоритм замены следующий:

1) Подобраться к передней звезде, сняв и открутив все необходимые кожухи и части.

2) Разжать стопорное кольцо на передней звезде.

3) Открутить фиксирующую гайку на передней звезде. Для этого поставить мотоцикл на первую передачу. Если колесо все равно прокручивается, его необходимо заблокировать. Заблокировать можно подложив палку под маятник или, если есть помощник, нажать на задний тормоз.

4) Снять цепь. Если цепь выбрасывается после замены, можно просто распились болгаркой звено. Если необходимо сохранить цепь, то лучше аккуратно разомкнуть звено с помощью инструмента.

5) Заменить переднюю звезду. Поставить стопорное кольцо и накинуть фиксационную гайку.

6) Заменить заднюю звезду. Для этого необходимо снять колесо. При установке новой звезды болты на ней надо затягивать крест на крест. После — установить колесо обратно.

7) Необходимо определить необходимую длину новой цепи, прежде чем заклепывать. Для этого выставить настройки натяжения ближе к минимальным (цепь будет растягиваться в процессе эксплуатации). Накинуть цепь на звезды и максимально натянуть. Лишние звенья отрезать. Важно сделать это аккуратно и не повредить цепь – лучше использовать спец. инструмент.

8) Соединить цепь замком и заклепать.

9) Затянуть гайку на передней звезде. Если первой передачи будет недостаточно – заблокировать заднее колесо. Загнуть стопорное кольцо под гайкой.

10) Натянуть, если необходимо цепь. Но это может не потребоваться, т.к. цепь и так была натянута при определении размера. При натяжке цепи удобно использовать специальный инструмент для выравнивания звезд.

11) Установить в обратном порядке все элементы, которые были сняты для замены звезд.

Все! Из всех расходников звезды менять дольше всего и ответственность высока. Лучше вас самих вам никто не сделает — ФАКТ!

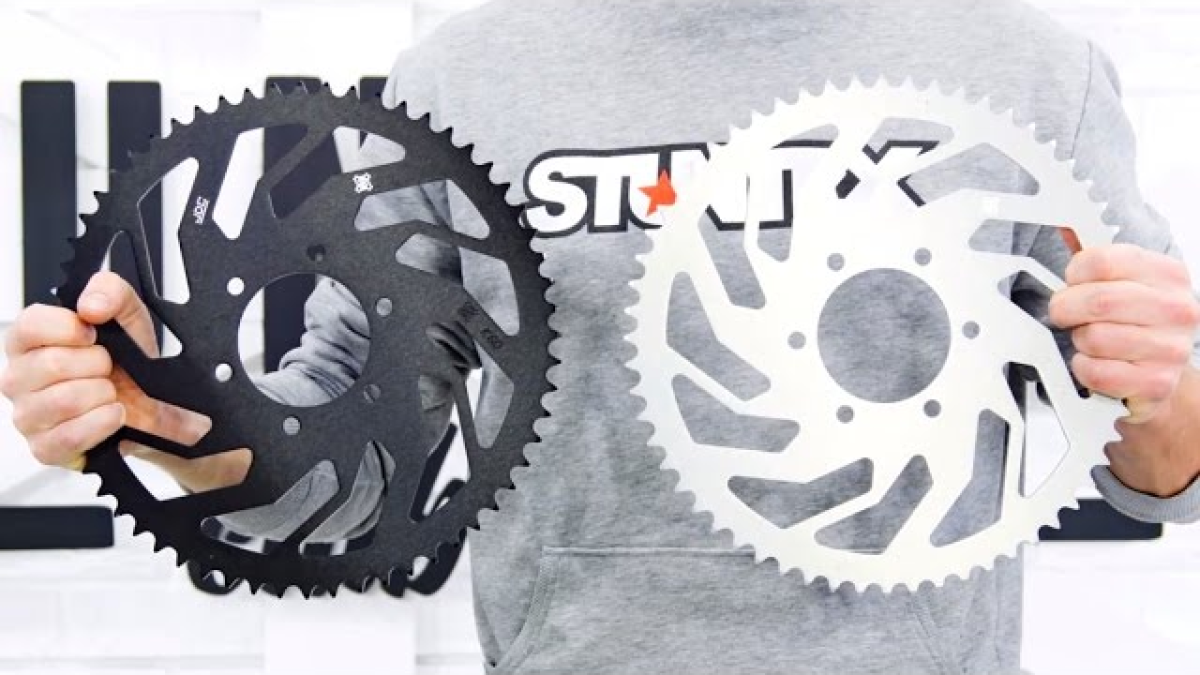

Установка Стантовой Звезды Стантбайк ZX6R

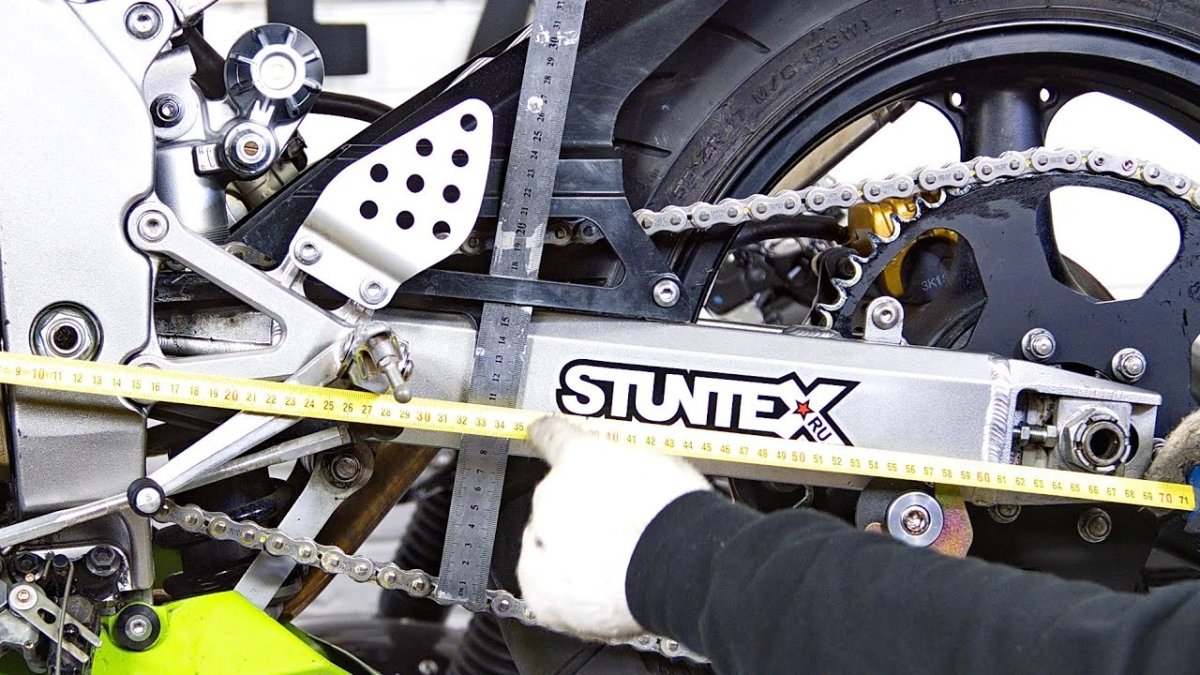

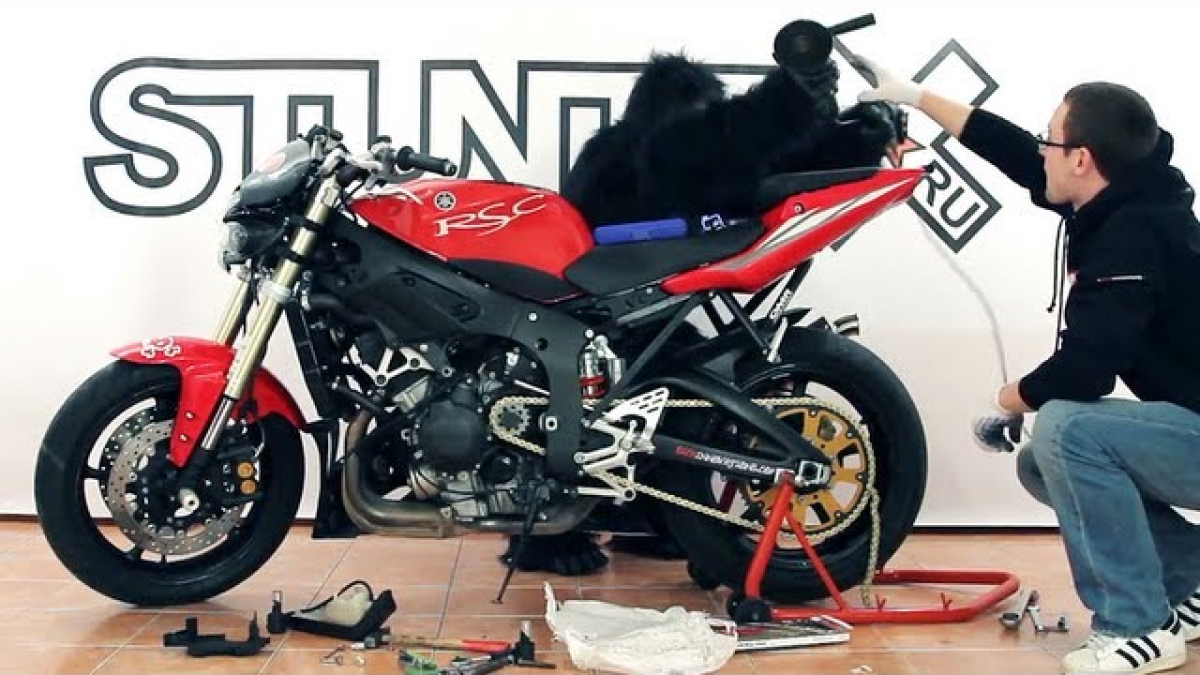

Натяжка Цепи и Замена Звезд на Мотоцикле

Замена звезд и цепи на мотоцикле

Примечание:

Спец. инструмент значительно облегчает смыкание и размыкание цепи. Конечно, можно обойтись с помощью молотка и керна, но качество такой заклепки будет невысоким. Важность надежности соединения сложно переоценить.

Опыт прорайдеров и любителей показал, что для стантбайка хорошо работают часто вкрученные строительные саморезы с плоской шляпкой и выпирающие на 1-1.5 см. Надежность фиксации шипов зависит от типа корда и толщины протектора. Использовать изношенную резину при таком методе шиповки нежелательно.

На стандартный комплект резины (120 передняя и 180 задняя) у нас ушло около 10000 саморезов. Вкручивать саморезы утомительно, но за несколько дней в неспешном темпе можно осилить. Резина сильно прибавила в весе и стала жестче.

На колесных дисках есть углубление под вентиль с внутренней стороны. Чтобы сосок камеры не терся о края, желательно подложить прокладку или резиновую шайбу, которую можно сделать из старого вентиля.

Камеры 17ого диаметра нужной толщины можно найти в мгазине с запчастями для китайских мотоциклов.

Для защиты камеры от шляпок саморезов необходимо проложить защитный слой. Обычно для этих целей используют материал пожарного шланга стойкий к стиранию. Мы наклеили армированный скотч — за несколько выездов ничего не случилось!

Установка шипованных колес требует снятия переднего крыла и хагера.

По мере эксплуатации этого комплекта статья будет обновляться. Постараемся определить оптимальный режим эксплуатации, требования к покрытию и скорость износа шипов.

В видео показан несложный процесс шиповки и результаты. Надеемся информация была полезна!

Замена цепи и звезд на мотоцикле

Сегодня мы поговорим о замене цепи и звезд на мотоцикле. Процедура замены цепи и звездочек на мотоцикле не так сложна, как может это показаться, не владея навыками механика данную операцию может проделать каждый либо в гараже либо даже на стоянке под домом, сам процесс не менее интересен чем поездка на мотоцикле. На всех фото отображены механизмы, цепи и звезды для мотоцикла Honda VFR 800 1998 г. выпуска, однако на всех других мотоциклах, операция по смене/замене цепи и звезд абсолютна идентичная, со скидкой на конструкционную разницу, разумеется.

О мотоциклетных цепях и звездах:

Вообще замену цепи и звездочек нужно проводить единовременно, установленные новые звезды и новая цепь со временем притираются друг к другу. В процессе износа зубья звездочек выгибаются, искривляются, откалываются, появляются «выщербленные» зубья. Устанавливая новую цепь на старые звездочки вы сразу уменьшаете срок «жизни» цепи в двое а то и в трое.


(зеленым по центру – если хотя бы один зубец загнут, звезду на смену, hooked – загнутый, fairly straight – относительно прямой)

Какую именно цепь и звезды лучше приобретать (производитель)?

Я бы как покупатель рекомендовал, проверенные лично и настоящими экспертами:

Цепи для мотоциклов: от DID, RK, EK, Regina, Tsubaki, Izumi, Iris. (Цепи некоторых производителей малоизвесны, либо японские либо американские, однако их цепи ничуть не хуже тех же цепей для мотоциклов от DID). Цвет цепи не влияет на ее прочность, просто «понт», а вот тип прокладок лучше X-Ring, XSO-Ring чем простой O-Ring, однако не на все мотоциклы подходят цепи X-Ring серии (смотрите мануал/книгу к вашему мотоциклу).

Читать еще:  Как настроить переключение скоростей на велосипеде стелс

Звезды для мотоциклов: от RK, EK, DID, JT Sprocket’s (последний производитель популярен тем, что выпускает цепи практически для любого мотоцикла, качественные).

Замену цепи необходимо осуществлять когда:

  • Цепь вытянута полностью и натягивать цепь далее просто некуда
  • Если на цепи О-образные прокладки то нужно просмотрев каждое звено оцепить степень их износа, если цепь определенно с О-образними прокладками, а их нет в половине или даже в 10 звеньях (к примеру из 120 звеньевой цепи) то нужно осуществить замену цепи в крайние сроки (однако существуют цепи без О-образных прокладок!)
  • Нужно быть внимательным к коррозии цепи, чрезмерная ржавчина и скрежет, писк от роликов должны навести на мысль о смене цепи.

Последствия несвоевременной замены цепи и звезд:

Как правило старая мотоциклетная цепь просто рано или поздно может оборваться, в лучшем случае это происходит безболезненно, как для мотоцикла так и для продавца. Однако бывали случа когда цепь попадала во вращающее колесо, как результат ДТП или вылет с дороги, бывали более жестокие случаи – повреждение ноги мотоциклиста в той или иной степени.

Звездочки без зубьев недостаточно надежно схватываю цепь, результат плохой разгон, подергивание мотоцикла при старте и торможении обеспечено.

К слову плохо натянутая мотоциклетная цепь способна проскальзывать в обратную сторону, при довольно резком торможении, передающиеся при этом ощущения по рулю и телу мотоциклиста не самые приятные. Два раза видел на форумах российских вопрос о том, играет ли цепь в торможении роль. Мое личное мнение играет и не маловажну. при опред скорости звезды передняя и задняя вращаются с одинаковой скоростью если соотнести на км/ч, количество оборотов конечно разное т.к .маленькая делает намного больше оборотов. При резком торможении и блокировке заднего колеса задняя звездочка перестает вращаться, передняя звездочка вращается, именно в этот момент растянутая цепь способна проскальзывать по зубцам задней звездочки, конечно колесо заднее лучше не блокировать, но ситуации разные бывают и лучше заблокировать на несколько сек. колесо чем попасть в дтп. Как я и описывал выше, как раз в самой ответственной ситуации проскальзывание цепи оставит уйму незабываемых ощущений.

Инструменты для замены цепи и звездочек.

Стандартно набор рожковых ключей, обязательно торцовой «трещетка» с набором головок, спец. прес и брейкер (не обязательно), ножовка по металлу, возможно набор шестигранников.

Тихо в мото-операционной …

Первая процедура при смене цепи и звезд, это ослабление крепящих болтов или гаек, на задней звезде необходимо отпустить слегка гайки, затем сняв на передней звездочке защитный кожух и тросик спидометра (на некоторых моделях), включить первую передачу и торчевым ключом отпустить зажимной болт.

На некоторых моделях мотоциклов на передней звездочке установлена скобка, болта нет вовсе, скобку снимаем нежно и аккуратно, чтобы не отпрыгнула в кусты или темный угол. Если над цепью есть пластиковый или металлический кожух его нужно снять или приопустить чтобы его можно было приподнять и он не мешался при установке новой цепи, так же под этим кожухом часто скапливается много песка и пыли, лучше все это вычистить до установки новой цепи, та же ситуация и под кожухом передней звездочки.

Далее если у вас есть специальный инструмент и он уже собран.. устанавливаем его напротив клёпки, любой, или напротив заклепанной ранее клёпки и начинаем вращать ручку спец. механизма пока с обратной стороны не выпадет клёпка так, что и скрепляла звено, когда станет совсем туго вращаться ручка брейкера цепи (chain braker), добавляем рычага рожковым ключом.

Если спец. инструмента нет, берем ножовку по металлу и распиливаем звено цепи. Далее, если вы все же меняете только цепь, звездочки оставляете прежними, при помощи мастер линка и скобки (идет в комплекте с новой цепью) прикрепляете новую цепь к старой (если вы орудовали ножовкой, а не цепным брейкером то привязывать нужно ниткой :), далее вытаскивая старую цепь по движению звездочек (вперед т.е.) вы продеваете новую цепь на место старой, о конечном скреплении цепи смотрите ниже.

Защитная строка – если вы читаете данную статью не на сайте о мотоциклах http://pride-u-bike.com/ пожалуйста свяжитесь с автором по email: dark[@]pride-u-bike.com, скорее всего статья украдена! Спасибо.

Сняв цепь полностью, отворачиваем болты и/или гайки крепившие звездочки, далее все делается в обратном порядке. Устанавливается передняя и задняя звездочки, гайки на задней звезде обжимаются крест на крест, затягиваем не до безумия, чтобы не обломать болты, поверх новых звезд продеваем новую цепь.

Если вдруг цепь оказалась длиннее положенных звеньев, спец. инструментом удаляем лишние звенья, внимательно до этого отмеряв сколько реально необходимо срезать звеньев (внимательно можно срезать лишнее!). Если спец инструмента нет, звено которое в будущем будет стыковочным можно повредить при расклепке, рекомендуется предварительно потренироваться на старой цепи, слышал что нужно орудовать зубилом и молотком, процедура отнимает немало времени, зато имея спец. инструмент можно легко расклепать и им же заклепать цепь обратно, цены на такие инструменты разные, если в вашем городе нет места где можно купить такой инструмент, вы всегда его можете приобрести в нашем онлайн мото-магазине Pride Your Bike Shop оформив заявку через форму «обратной связи».

В идеале для установке новой цепи – натяжитель цепи должен быть максимально «в начале» линейки (зеленая зона на наклейке для нек. моделей мотоциклов или выбитая линейка на маятнике мотоцикла). Цепной натяжитель – это механизм, как правило установлен в маятнике или за ним, позволяющий натягивать цепь по степени ее износа, простым поворотом гает или болтов.

Звенья новой цепи не должны доходить друг до друга на одно звено, которое и обеспечит стыковочный мастер линк, если цепь идет в нахлест да 2-3 звена аккуратно вымеряйте сколько лишних звеньев нужно удалить, убедитесь что натяжитель цепи установлен в начало. Помните, натянуть цепь даже на 1-2 мм вручную – НЕРЕАЛЬНО!

Далее в отверстия звеньев мы устанавливаем мастер линк. Процесс заклепки спец инструментом я опишу ниже.

Процесс состыковки/заклепки новой цепи мотоцикла клипсой.

Клипса представляет из себя «бортик» звена цепи изготовленной из более мягкого метала (допустимого), имеет спец. отверстия для состегивания клёпок цепи. Удобнее всего клипсу одевать кругло губцами. Примерная схема установки клипсы есть на каждой коробке от цепи или на инструкции к цепи (если таковая есть), на словах: необходимо клипсу одеть на одну клепку мастер линка и кругло губцами натянуть на вторую клепку, в прорезь. ВНИМАНИЕ – клипсу закрытой стороной «спиной» нужно цеплять К движению мотоцикла т.е. к движению цепи при движении мотоцикла вперед.

В некоторых случаях клипсу рекомендуют так же заливать жидким пластиком (клей).

Много споров о том, достаточно ли цепь мотоцикла скрепить клипсой. Мое личное мнение, если ваш мотоцикл имеет объем двигателя ДО 600 куб. см, цепь можно скрепить клипсой и на этом успокоиться. Если ваш мотоцикл имеет объем более 600 кубиков, я бы не рекомендовал использовать клипсу, ввиду того, что нагрузка приходится на цепь и на клипсу не малая. «Козление» мотоцикла и клипса, вообще понятия не должны быть совместимыми. При установленной клипсе, рекомендую время от времени просматривать ее состояние.

Заклепать цепь имея спец. инструмент намного проще, нежели это сделать опять же какими то подручными средствами и молотком. И так устанавливаем мастер линк, поверх клепок мастер линка, усаживаем колечки-прокладки смазанные маслом из комплекта к цепи (если есть), одеваем боковинку звена на клепки, далее как бы прижимаем пальцами боковинку чтобы она не слетала при установке инструмента, если прижать не удается, просто одеваем боковину звена вместе с зажимным прессом, можно попробоват ьстянуть звено резинкой или ниткой но мне проще одеть инструмент-пресс вмести с бортиком, и потом «настроить» все остальное.

Чаще всего к цепям идут ограничивающие пластинки, которые не позволяют перетянуть звено. Если таковые пластинки есть, обязательно ставим на клепки мастер линка ПЕРЕД прокладками О-ринг. Далее вращая ручку цепного пресса начинаем стягивать половинки, когда боковина звена зайдет в прорези на клепке мастер линка, а клепки выйдут на 1-2 мм заклепку можно прекратить, далее необходимо «расплющить» выдавленные наружу клепки звена, на фото видно как должно получиться, для того, чтобы «расплющить» клепки на пресс одевается специальная конусная насадка.

Далее еще раз проверяем обжатость болтов, устанавливаем на место защитный кожух.

На фото видно, что на некоторых мотоциклах защитный кожух поставить не так то и просто (руками) ввиду того, что сцепление выжимается по средствам гидравлики кожух пришлось посадить на место ногой (на фото мотоцикл Honda VFR 800 – 1998

2007 года выпускка).

Результат на первой фотографии к статье. Установлена был комплект золотой цепи и звезд от RK Racing на мотоцикле Honda VFR 800 – 1998.

В процессе подготовки цепи, ни один мотоцикл Honda VFR 800 – 1998.
